Montage et soudage de composants sur circuits imprimés.
Soudage à la vague et par reflow infra rouge.
Etude et réparation de circuits électroniques.

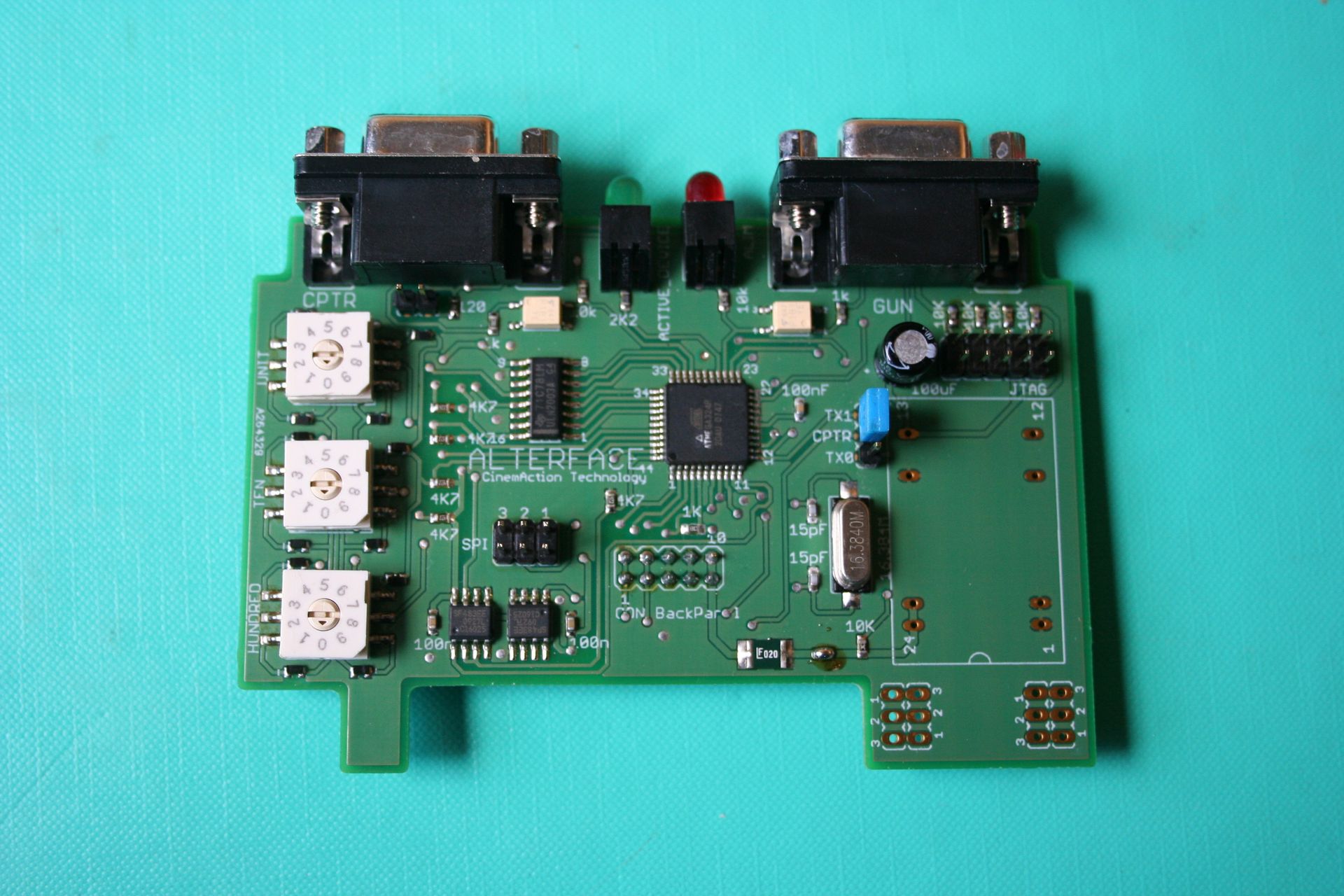

ELECTRO-TECHNIQUE AMT est une société spécialisée dans l'étude, la fabrication et la conception d'équipements électroniques. Située en Brabant Wallon, notre entreprise fut fondée en 1985, à Orbais dans la commune de Perwez (Belgique). Nous sommes spécialisés dans les techniques de soudage, l'implantation de composants traditionnels et de surfaces (S.M.D) ainsi que le câblage de circuits imprimés.
Nous concevons des appareils électroniques et électro-acoustiques.
Nous disposons d'équipements de soudure à la vague pour les composants traditionnels ainsi que pour la pose et le soudage de composants de surface.
Pour les petites et moyennes production, nous disposons d'un équipement de pose automatique de composants SMD de grande précision.

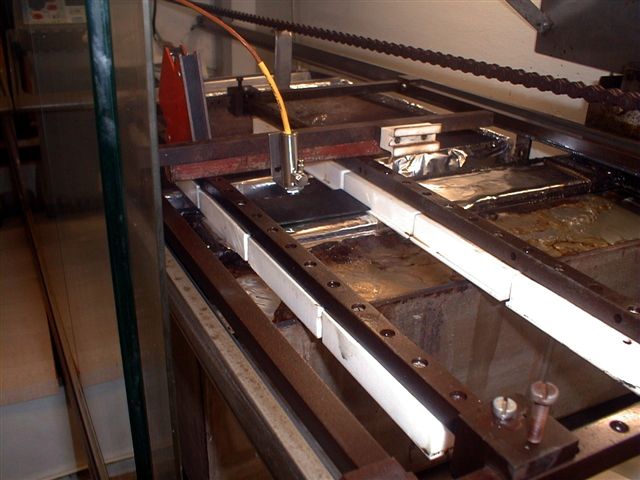

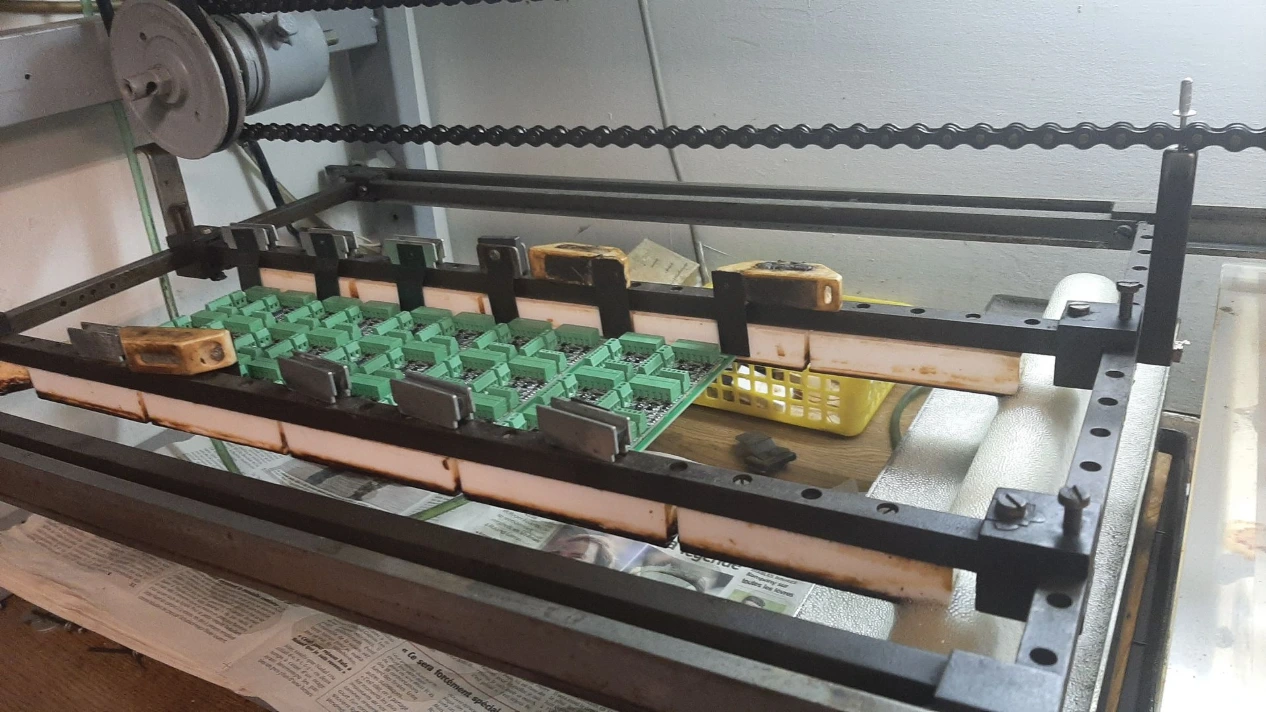

Le soudage à la vague est actuellement peu utilisé, sauf pour les circuits avec de nombreux composants à fils ou connecteurs .
Aprés déshydratation et le dépôt de pâte avec un stencil ou par seringue , le circuit entre dans le four .
Il est préchauffé, ensuite, entre dans une zone haute température qui amène la pâte à son point de fusion.
Nous respectons les recommandations des fabricants de composants et des produits utilisés lors du soudage . Nous sommes à votre disposition pour tous renseignements complémentaires.
- Soudage à la vague et Soudage par Reflow infra rouge.

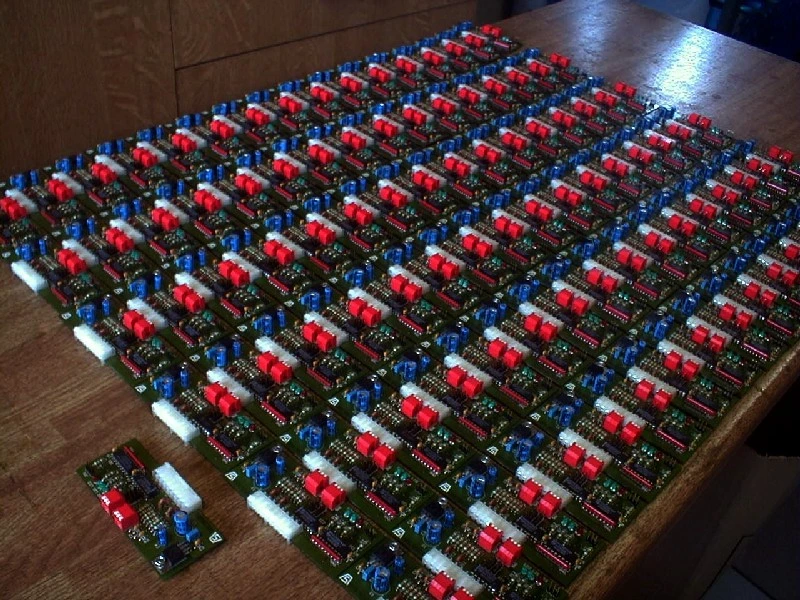

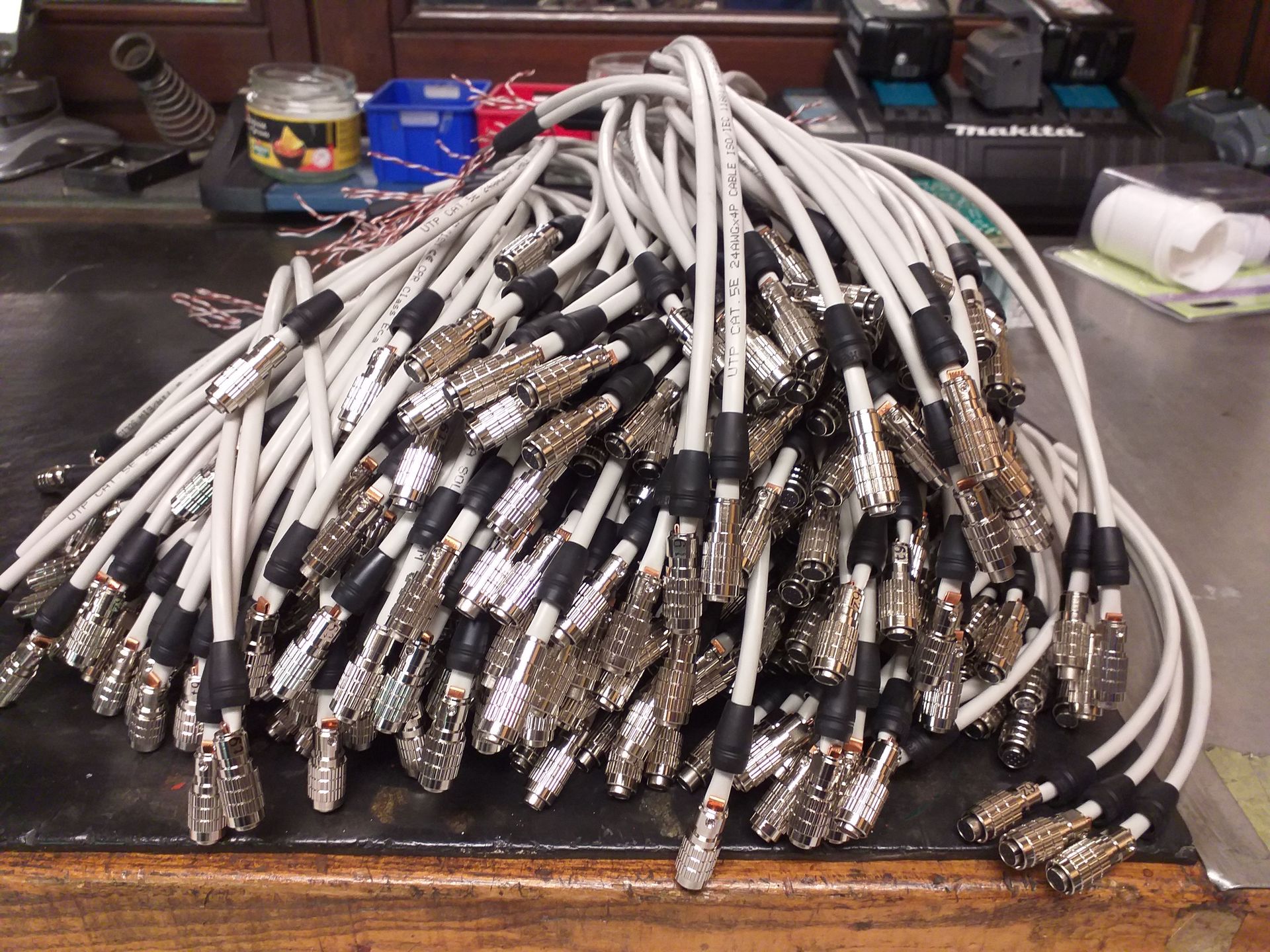

- Travaux de câblage sur circuits imprimés.
- Ventes de composants électroniques.
- Réparation d'équipements électroniques.
- Ingénierie en électro-technique et électronique.
- 18 années de sous-traitance chez Automatic à Wavre.
- 45 années d'expérience en électro-technique et électronique.
- Etude et développement d'appareils de lecture destinés aux malvoyants et non voyants. www.cecivox.be
- Des relations directes.
- Notre position géographique.
- Délais les plus courts quelle que soit la quantité.
- La faculté de comprendre et concevoir selon les impératifs du client.
- Nous pouvons acheter, assurer la gestion et le stockage des composants.
- Nos équipements sont adaptés selon les séries demandées.
- Forts de notre expérience, nous pouvons vous conseiller lors de l'élaboration de nouveaux projets.

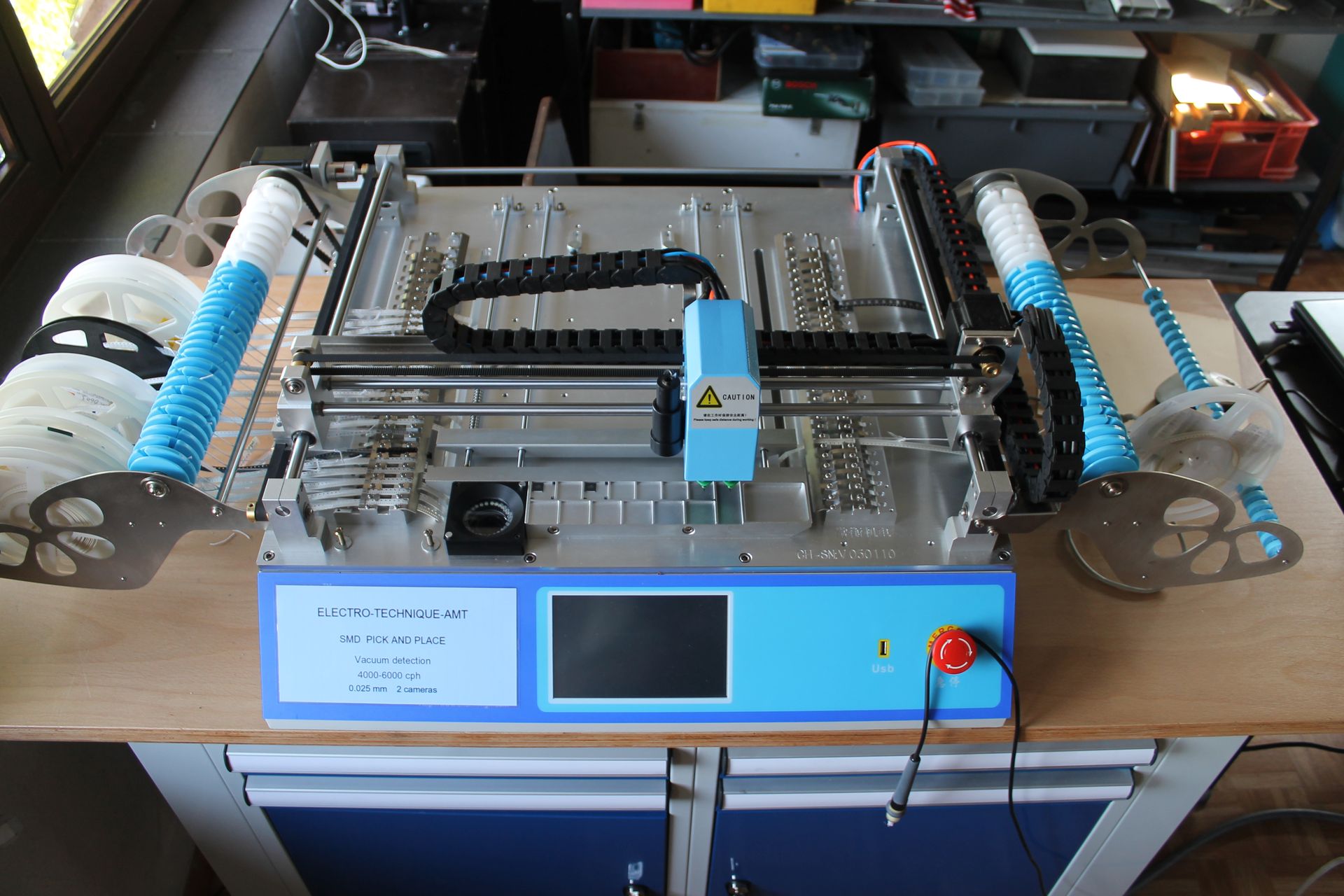

- Nous disposons d'une machine pick and place automatique à 48 feeders, avec contrôle de la position et orientation par deux cameras, précision 0.025mm, 900 cph.
WAVE SOLDERING FLUX : ALFA RF800
SOLDER PASTE :
ALFA OM-550 : medium temp melting 151°C .
Improved drop shock and thermal cycling performance versus existing low T° alloy. All components used with ALFA OM-550 must be lead free to eliminate tin-lead/bismuth intermetallic which has a melting point under 100°C .
SAC305 : Sn Ag3% Cu 0,5% melting point 213°C
FLUX CLEANER : IONOX 13302

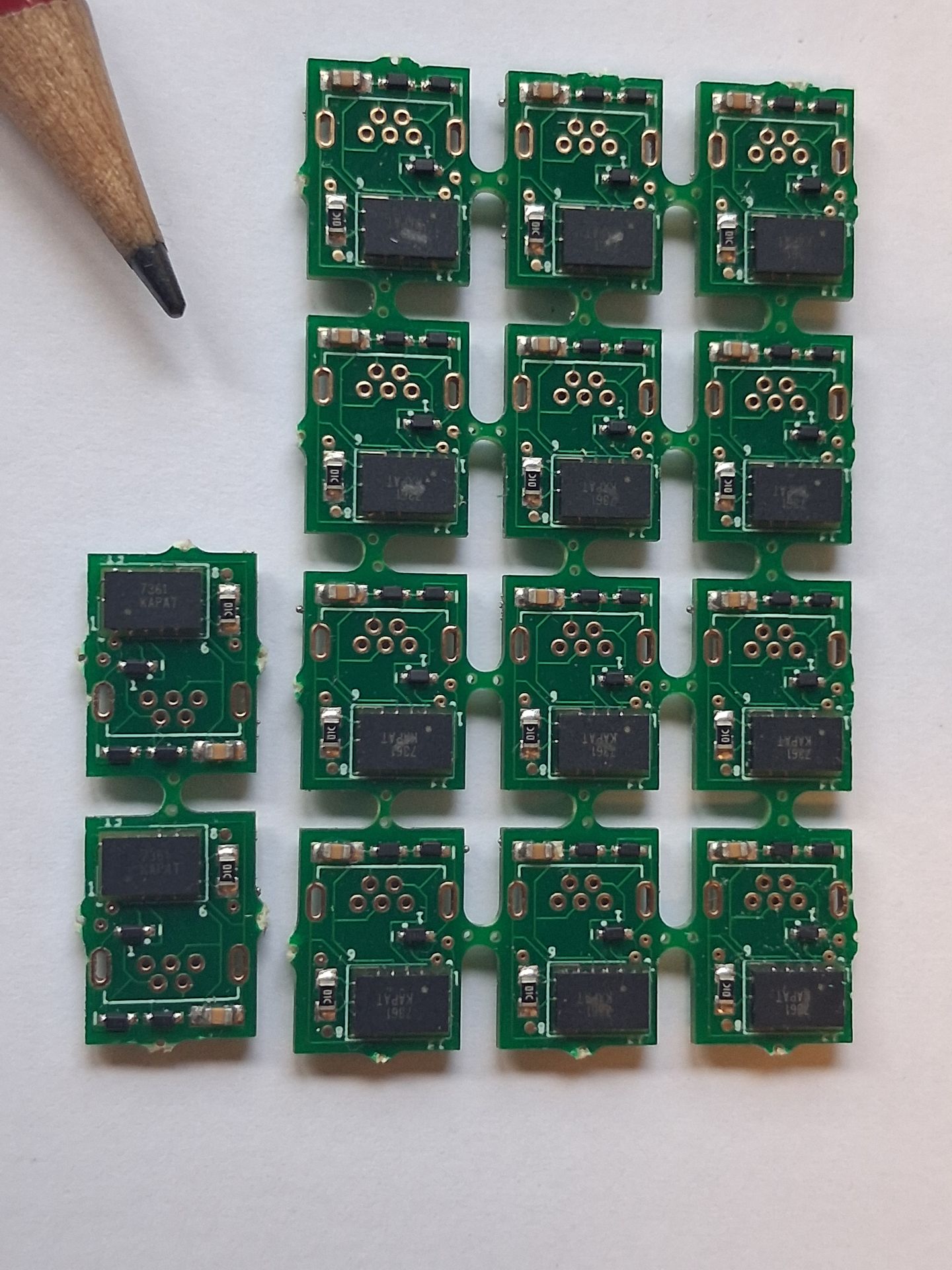

Pick and place components ...0402 to BGA 48 feeders

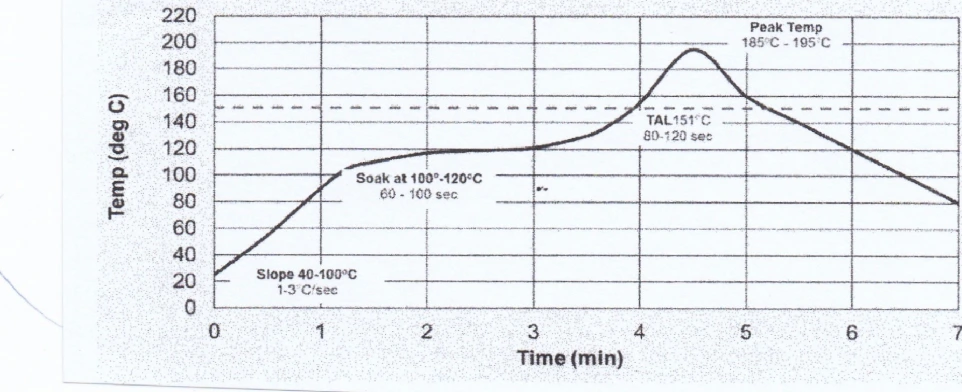

Medium temperature profil for HRL1 paste

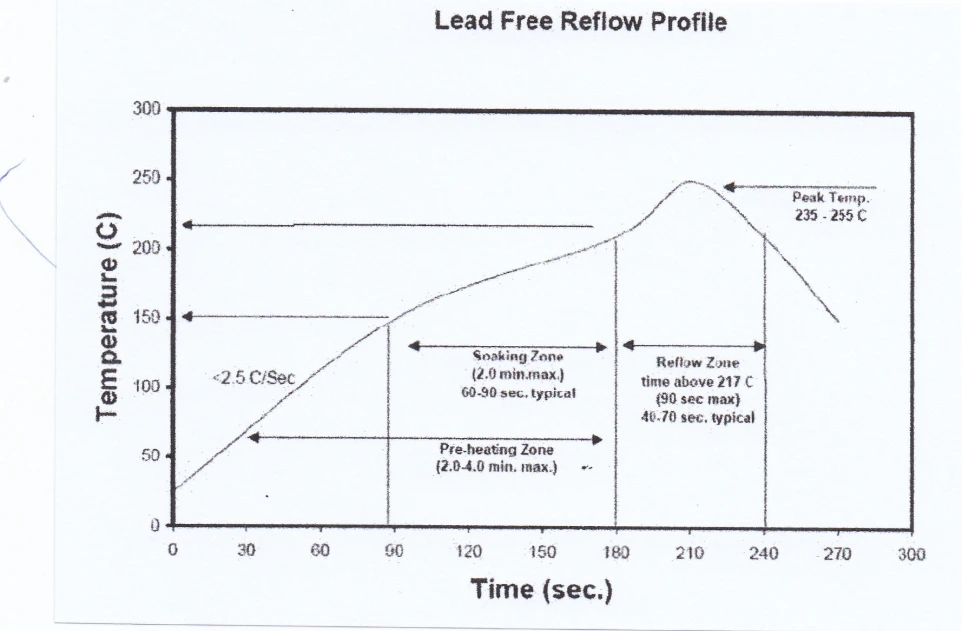

SAC305 temperature profil

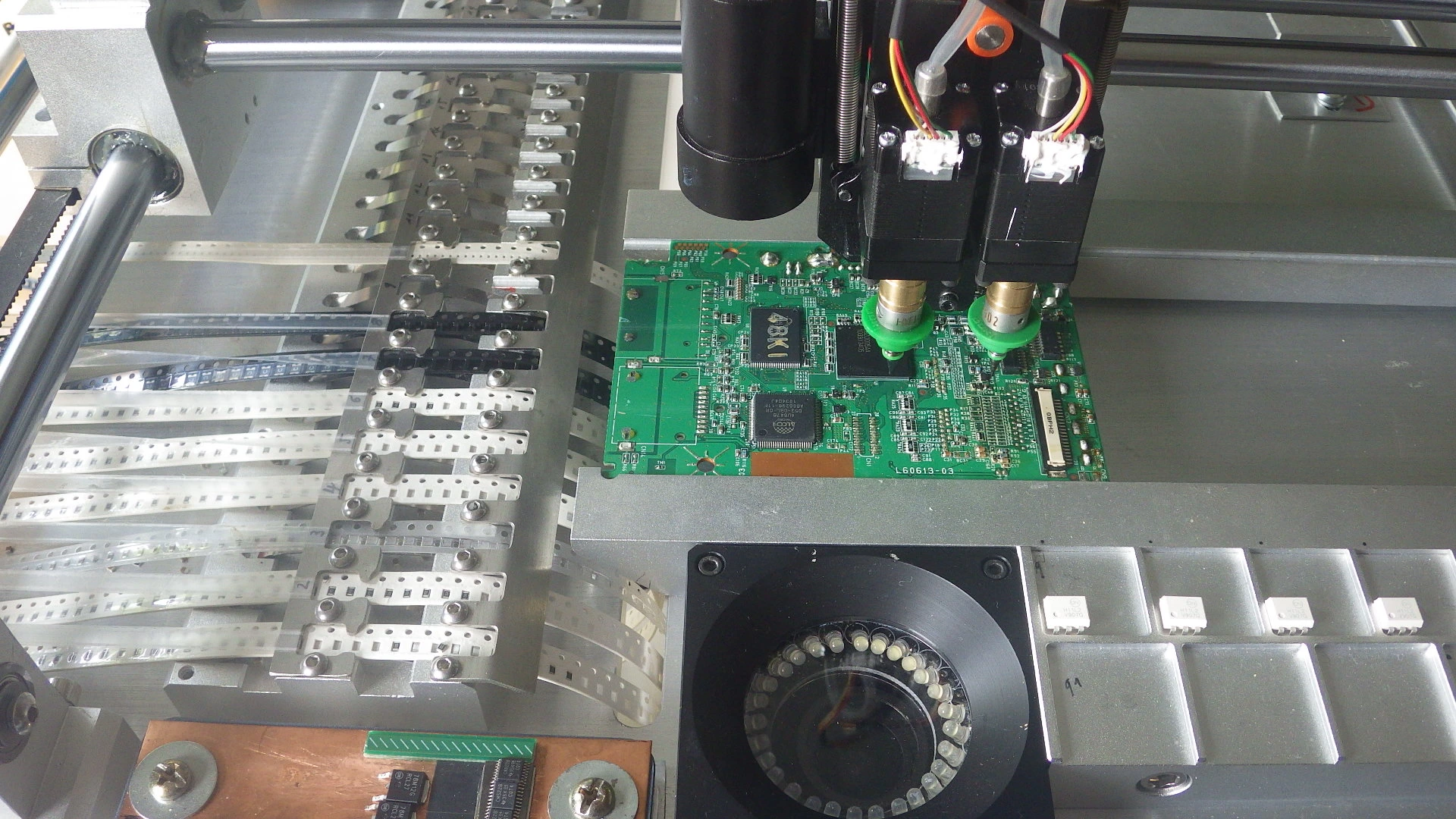

2 Heads - 1 UP - and 1 DOWN Camera

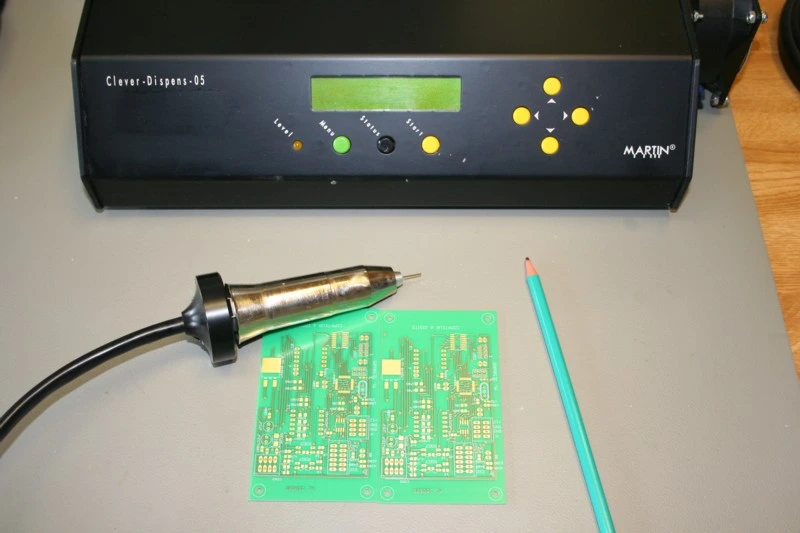

Dépot de pâte par seringue

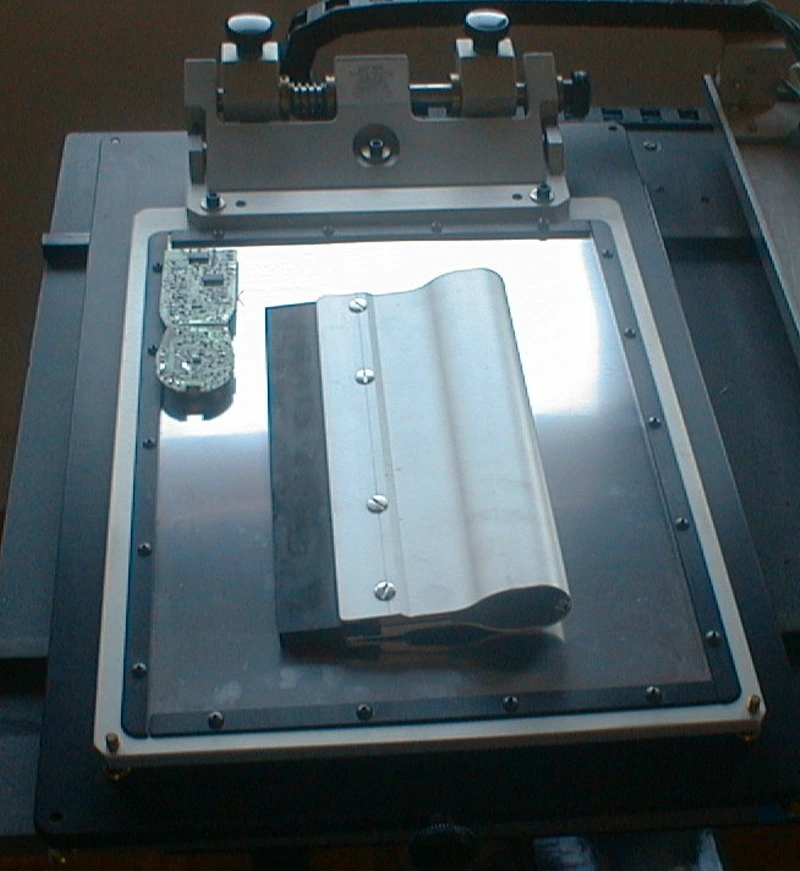

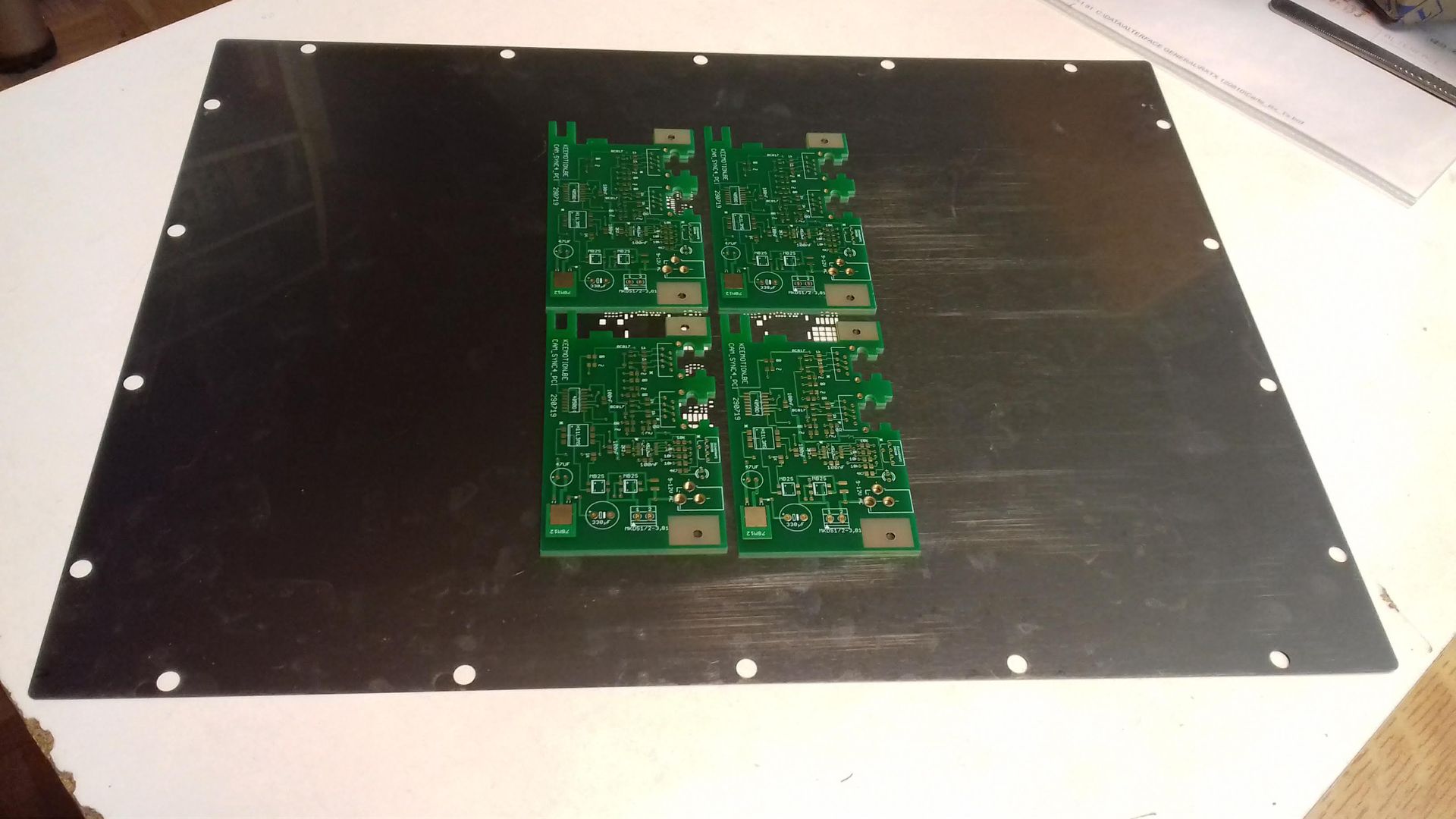

Dépot de pâte par stencil
